2025年11月12日，第十一屆國際第三代半導體論壇&第二十二屆中國國際半導體照明論壇（IFWS&SSLCHINA2025）在廈門盛大開幕。國內外院士領銜，來自中國、美國、日本、加拿大、荷蘭、波蘭、愛爾蘭、瑞典、韓國、意大利、埃及、新加坡、馬來西亞、中國香港、中國臺灣等國家和地區，產業鏈各環節超千人代表出席了開幕大會。開幕式上，第三代半導體產業技術創新戰略聯盟理事長、國家新材料產業發展專家咨詢委員會委員吳玲現場揭曉“2025年度中國第三代半導體技術十大進展”入選結果。

吳 玲

第三代半導體產業技術創新戰略聯盟理事長

國家新材料產業發展專家咨詢委員會委員

第三代半導體產業技術創新戰略聯盟理事長、國家新材料產業發展專家咨詢委員會委員吳玲和美國國家工程院院士、香港科技大學特聘教授劉紀美共同為十大進展入選成果頒發入選證書。

為了更好的把握行業前沿、凸顯具有影響力和突破性的進展，為行業發展提供清晰視角，激勵更多創新，大會程序委員會倡議，2024年啟動了年度中國第三代半導體技術十大進展評選活動。“2024年度中國第三代半導體技術十大進展”一經發布，得到了社會各界及國家相關產業主管部委的高度關注。今年的評選共征集有效報名成果43項，經過大會程序委員會委員投票，共有33項成果入選終評TOP30，后經終評評審專家委員會評審，推選出本年度十大技術進展成果。

“全系列12英寸碳化硅襯底”、“萬伏級SiC MOSFET器件的研制及其產業化技術”、“基于氮化鎵 Micro-LED 的高速、低功耗光通信芯片技術”、“8英寸氧化鎵單晶及襯底制備實現重大突破”、“低位錯密度12英寸碳化硅單晶生長及激光剝離技術”等10項成果成功入選“2025年度中國第三代半導體技術十大進展”。這些進展成果，前沿創新與產業并舉，既有知名科研院所高校機構，也有行業頭部企業，受到了與會代表的廣泛關注和熱烈討論。我國第三代半導體技術與產業發展日新月異，在快速變化的浪潮中，技術突破將帶來性能卓越的產品，產業發展將催生大量合作，助力應用場景擴展，開拓出更多的新興市場，創造產業發展黃金機遇。

附：2025年度中國第三代半導體技術十大進展

（排名不分先后）

（一）全系列12英寸碳化硅襯底全球首發

山東天岳先進科技股份有限公司發布全球首款12英寸碳化硅襯底，標志著中國在半導體關鍵基礎材料領域?qū)崿F(xiàn)了歷史性的重大突破，彰顯了中國新一代半導體材料技術的國際領先地位。碳化硅單晶擴徑技術難度極高，12英寸碳化硅晶體制備需要在8英寸碳化硅晶體基礎上通過多輪次迭代擴徑，項目團隊在新型長晶設備開發、配套的熱場結構設計及工藝、特殊籽晶處理工藝等方向上取得創新性突破，攻克了碳化硅單晶的連續擴徑技術，成功制備出12英寸碳化硅單晶；同時項目團隊配合超大尺寸襯底開發了新型大尺寸切割、研磨和拋光技術，最終實現12英寸碳化硅襯底的加工成型。

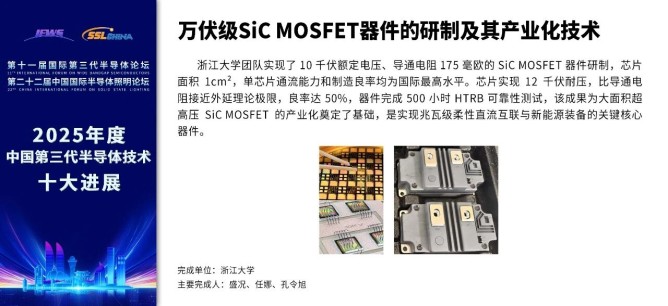

（二）萬伏級SiC MOSFET器件的研制及其產業化技術

10 kV SiC MOSFET是兆瓦級柔性直流互聯與新能源裝備的關鍵核心器件。浙江大學盛況教授團隊實現了10 kV額定電壓、導通電阻175 mΩ的4H-SiC MOSFET器件研制，芯片面積1 cm²，單芯片通流能力和制造良率均為國際最高水平。芯片實現12 kV耐壓，比導通電阻接近外延理論極限，良率達50%，器件在−55 °C至175 °C保持穩定工作，并已完成500h HTRB可靠性測試，具備產業化可行性。相較傳統硅器件或目前商業化的1200V-1700V碳化硅器件，需要多顆串聯才能承受高電壓，而10kV SiC MOSFET芯片單顆即可實現萬伏級電壓阻斷，極大簡化系統設計。未來將面向直流斷路器、固態變壓器等應用展開驗證，支撐新型電力系統和能源清潔低碳轉型，具有顯著的社會經濟效益。

（三）基于氮化鎵 Micro-LED 的高速、低功耗光通信芯片技術

該成果面向人工智能和大算力芯片對“高速率、低功耗和高可靠性”的迫切需求，聚焦GaN基Micro-LED核心調制光源，由南大、復旦、廈大、吉大、南郵、國家第三代半導體技術創新中心（蘇州）聯合研究團隊開展器件設計和通信系統的技術鏈研發。針對Micro-LED效率與帶寬難以協調的難題，發展了輕原子側壁鈍化技術, 顯著提升器件的光電轉換效率與可靠性；系統優化量子阱結構，實現了GHz級高帶寬與高光效的平衡。自主研發了光致調制帶寬快速測試分析系統，加速M(fèi)icro-LED的芯片迭代研發?；诖耍琈icro-LED實現了近2.2GHz 帶寬，在自由空間光通信中實現了創記錄的9.06Gbps 傳輸速率，將短距光互連的功耗降低至 7.34pJ/bit。項目系統攻克了Micro-LED光通信器件在高帶寬、低功耗方面的關鍵技術瓶頸，為新一代Micro-LED光互連技術奠定了基礎。

（四）8英寸氧化鎵單晶及襯底制備實現重大突破

氧化鎵作為超寬禁帶半導體核心材料，具備4.85eV禁帶寬度與8MV/cm高擊穿場強，是高端功率、射頻及光電器件研發的關鍵基礎材料，但傳統生長方法依賴大量貴金屬、成本高昂且與主流硅基產線不兼容。杭州鎵仁半導體有限公司依托獨創的“鑄造法”，破解單晶孿晶缺陷難題，突破多物理場耦合控制、可控?fù)诫s等關鍵技術，搭建適配大尺寸生長的熱場系統，實現穩定生產，兼具成本低、效率高、尺寸易放大等優勢，且擁有完全自主知識產權。該成果填補國際大尺寸氧化鎵單晶及襯底領域空白，助力我國超寬禁帶半導體從“跟跑”到“領跑”，為新能源汽車快充、智能電網等領域提供關鍵材料支撐。鎵仁半導體成為國際首家掌握8英寸氧化鎵單晶及襯底制備技術的企業，僅用三年完成從2英寸到8英寸的跨越式發展，創造尺寸快速迭代的行業紀錄。

（五）低位錯密度12英寸碳化硅單晶生長及激光剝離技術

山東大學徐現剛教授帶領團隊自主研制出整套全國產化的12英寸碳化硅（SiC）單晶生長技術、激光剝離技術和相關核心裝備。采用物理氣相傳輸法（PVT）擴徑獲得低應力12英寸4H-SiC籽晶，并生長出12英寸低位錯密度導電型晶體和光學級晶體；通過精準深度補償技術實現兩種12英寸SiC晶體的激光剝離。在國際期刊首次報道低缺陷12英寸導電型4H-SiC單晶襯底制備。對12英寸SiC襯底的晶型、面型、微管、電阻率、結晶質量、位錯密度等關鍵指標進行了系統表征。4H-SiC晶型面積比例為100%，總厚度偏差（TTV）≤5μm，平均微管密度小于0.01 cm-2，平均電阻率為22.8mΩ·cm，（004）面高分辨X射線搖擺曲線半峰寬20.8弧秒，螺位錯（TSD）密度為2 cm-2。以上測試結果表明：團隊實現了高質量12英寸導電型4H-SiC單晶生長和襯底的超精密加工。

（六）8英寸SiC Trench MOSFET功率器件設計與工藝開發

2025年4月，深圳平湖實驗室聯合深圳市鵬進高科技有限公司，8英寸SiC Trench MOSFET流片開發成功：首批1200 V/40 mΩ器件性能達成低比導通電阻（<2.1 mΩ·cm²），反向擊穿電壓大于1500 V，閾值電壓穩定在3.5 V，零失效通過1000hr HTRB、HTGB+/-、HV-H3TRB等可靠性考核， MOSFET晶圓CP良率90%以上，單片最高達到96%，從元胞結構到終端保護結構，全套動靜態仿真與實測數據吻合度>95%，核心專利已獲得授權，實現國內首個全流程自主可控8英寸溝槽柵SiC MOSFET工藝平臺建設。該成果針對傳統SiC器件性能瓶頸，成功研發出“低比導SiC溝槽器件”。技術通過獨創的溝槽結構與核心工藝，在實現國際領先的低比導通電阻的同時，攻克了柵氧可靠性等關鍵難題。此項突破不僅是我國在高端碳化硅芯片領域?qū)崿F(xiàn)技術引領的重要標志，更為新能源汽車、工業節能等戰略產業提供了核心驅動力，對提升產業鏈競爭力、踐行國家“雙碳”目標具有重大意義。

（七）國產化Micro LED專用MOCVD設備產業化技術重大突破

在國產Micro LED產業發展中，外延片極高的波長均勻性、低的表面顆粒度是生產高質量芯片的關鍵性指標。Micro LED專用MOCVD技術的重大突破對擺脫國外技術壟斷具有戰略性的意義。由三安光電、中微公司聯合研發，實現國產MOCVD設備在性能上達國際先進水平。在核心指標上表現優異, 可實現單外延片內藍/綠光的波長均勻性小于0.5nm，保證了芯片發光的一致性與穩定性, 滿足了高端顯示對色彩均勻度的嚴格要求；在潔凈度方面，大于0.5um表面雜質顆?？傻陀?5顆，減少了對芯片質量的影響，提高了芯片的良品率。這一成果標志著我國在Micro LED關鍵設備制造上已擺脫國外技術的依賴，實現了自主可控，為國產Micro LED產業大規模商業化生產奠定了堅實基礎，推動我國在全球Micro LED顯示領域占據領先地位。

（八）AlGaN基遠紫外光源芯片發光效率增強關鍵技術研究

由華中科技大學、華中科技大學鄂州工研院技術研究院、優煒芯聯合研究團隊創新設計了芯片刻蝕反射陣列結構，提升了紫外芯片電光轉換效率；首創了協同散射光子調控策略，提高了紫外芯片光提取效率；制備了晶圓級介質納米結構，提升了紫外芯片輸出光功率。基于以上成果，本團隊最終突破了230 nm遠紫外光源毫瓦級輸出的國際難題，成功研制出峰值波長230 nm、輸出功率2.8 mW的AlGaN基遠紫外micro-LED，為目前毫瓦級micro-LED報道的最短波長。該技術突破了AlGaN基遠紫外光源芯片發光效率增強關鍵技術瓶頸，為提高更短波長紫外光源芯片的光電性能提供了新的思路，為我國在第三代半導體紫外光電器件領域?qū)崿F(xiàn)自主創新與產業應用奠定了堅實基礎。

（九）III族氮化物半導體強極化的實驗測定

強極化是以GaN為代表的纖鋅礦結構III族氮化物半導體的典型特征，在器件設計與創新中具有重要應用。氮化物鐵電半導體的實現對傳統極化框架提出了嚴峻挑戰。北京大學、華東師范大學聯合研究團隊通過局域和宏觀極化測量，從實驗上闡明了極化與晶格極性之間的關系，確定了傳統氮化物半導體與新興氮化物鐵電半導體的極化大小和方向，并建立了統一的極化框架，重新確定了GaN基異質結、鐵電異質結及其量子結構中的極化分布，并預測鐵電極化調控能夠顯著提高異質界面的二維電子氣面密度，并進行了初步的實驗驗證。研究成果不僅為理解氮化物半導體的強極化效應供了實驗依據和理論模型，也為先進電子、光電子和光電融合器件的發展提供了重要支撐。

（十）氮化鎵基Micro-LED微顯示集成芯片技術

由南京大學、廈門大學、聯合元旭半導體、國兆光電等企業，在氮化物Micro-LED微顯示技術上取得重要進展，成功探索出“芯片鍵合”和“晶圓鍵合”兩種微顯示芯片集成技術路線，率先實現了氮化鎵基紅光Micro-LED微顯示屏原型樣機。其中，“芯片鍵合”路線通過紅、綠、藍三色Micro-LED芯片與硅基CMOS驅動芯片的高精集成，成功點亮氮化鎵基紅綠藍單色Micro-LED微顯示屏，為氮化鎵基紅光Micro-LED用于10微米以下微顯示屏的技術路線奠定了系統集成基礎。為進一步推進更高分辨微顯示技術，團隊研制了高波長均勻性的8英寸硅基Micro-LED晶圓，通過與8英寸硅基CMOS驅動晶圓鍵合工藝，制備出高性能藍光微顯示屏，規避了芯片對準瓶頸，展現出大尺寸工藝兼容性與規?；圃鞚摿Α１境晒粌H驗證了氮化鎵基紅光Micro-LED微顯示屏技術應用的可行性，還探索出與硅基CMOS工藝兼容的8英寸集成方案，為AR等近眼顯示應用的產業化奠定基礎。
