高性能氮化鎵（GaN）金屬氧化物半導體（MOS）晶體管離不開具有低界面態和低漏電流的高質量MOS結構。然而，與SiO2/Si體系相比，氧化物/GaN較差的界面特性以及GaN表面缺乏高質量、穩定的本征氧化物，一直是實現高質量GaN MOS晶體管的主要障礙。Al2O3因其優異性能以及與GaN良好的導帶和價帶偏移而被視為一種替代選擇。

確保GaN MOS器件中高質量絕緣體和Al2O3/GaN界面對于防止由電荷陷阱和固定電荷引起的性能退化至關重要。濕法刻蝕預處理和沉積后退火工藝常用于鈍化GaN表面，但其改善效果仍然有限。此外，諸如O2、N2、F、NH3和N2O等離子體處理也被研究用于增強Al2O3/GaN界面。然而，等離子體處理技術可能對GaN表面造成不可逆損傷。對于實現高性能GaN MOS器件，穩定且低損傷的MOS界面增強技術仍是迫切需求。

本研究開發了一種可控且低損傷的GaN表面鈍化技術。我們采用氫化物氣相外延（HVPE）技術，成功生長了低位錯密度（~1.5×106 cm-2）的單晶氮化鎵襯底及其外延層，這些材料被用于制造高質量的垂直氮化鎵MOS電容器。通過引入硫鈍化和等離子體增強原子層沉積（PEALD）生長的高質量GaOx中間層，所制備的高性能Al2O3/GaN MOS電容器展現出低界面態密度（Dit）約8×1010 cm-2·eV-1，以及的低平帶電壓漂移（ΔVFB）約20 mV。此外，引入GaOx中間層能有效降低漏電流（在+10 V偏壓下，從約10-3 A/cm2降至約10-6 A/cm2）。

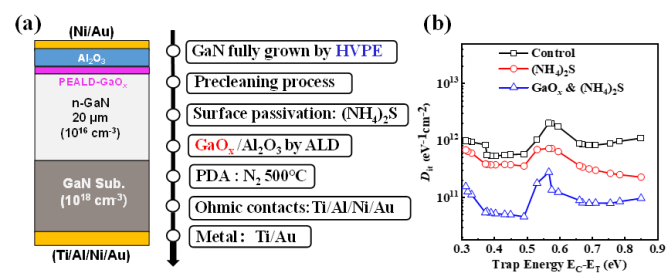

圖1.具有GaOx層的垂直GaN MOS電容結構示意圖及關鍵工藝，（b）器件的界面態密度參數提取。

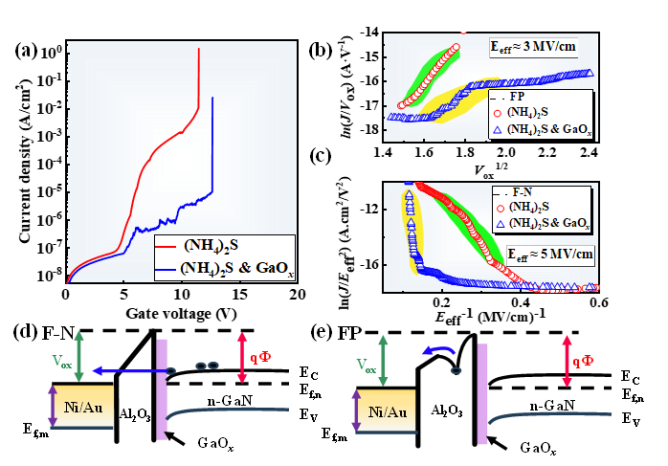

圖2.（a）氮化鎵MOS電容正向J-V曲線，（b）和氮化鎵MOS電容漏電機制擬合，（d）和氮化鎵MOS漏電機制示意圖。

團隊介紹

劉新科，深圳大學功率半導體器件及AI能源監測工程技術研究所所長，材料學院、射頻異質異構集成全國重點實驗室研究員，英國物理學會會士(FInstP,2025)，英國皇家化學會士(FRSC,2024)，博士研究生導師。一直從事寬禁帶半導體氮化鎵材料與器件的研究工作，以第一作者/通訊作者在國際學術期刊Materials Today、Advanced Materials、IEEE EDL/TED等發表121篇SCI論文,在IEDM、ISPSD、IEEE EDL/TED、APL、JAP國際知名學術期刊/頂級會議發表文章共計28篇。主持國家科技部重點研發計劃項目、國家自然科學基金(青年和面上)、廣東省自然科學基金杰出青年項目等重要科研項目。作為第一完成人或個人， 2021年度廣東省高?？萍汲晒D(zhuǎn)化總決賽銅獎、2022年廣東省科技進步二等獎、2022年中國電子學會科技進步二等獎、2022年廣東省電子學會科技進步二等獎、2023年深圳市青年科技獎。

文章信息

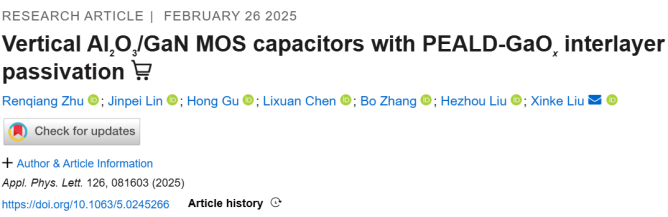

Vertical Al2O3/GaN MOS capacitors with PEALD-GaOx interlayer passivation

Renqiang Zhu; Jinpei Lin; Hong Gu; Lixuan Chen; Bo Zhang; Hezhou Liu; Xinke Liu

Appl. Phys. Lett. 126, 081603 (2025)

https://doi.org/10.1063/5.0245266
