2025年7月9日，南京大學(xué)王欣然教授課題組在Nature Materials期刊在線發(fā)表題為“Homoepitaxial growth of large-area rhombohedral-stacked MoS?”研究論文。該成果報道了晶圓級菱方相（3R相）二硫化鉬（MoS?）的同質(zhì)外延生長，并展示了鐵電器件及存儲應(yīng)用。該成果標(biāo)志著二維材料可控制備的重要新進(jìn)展，為二維材料多功能異質(zhì)集成帶來新機遇。論文通訊作者是王欣然教授, 共同第一作者是劉蕾博士、李濤濤副教授、龔曉曙博士、溫恒迪博士。

二維半導(dǎo)體因其原子級厚度、高遷移率及三維集成兼容性，成為后硅時代延續(xù)摩爾定律和構(gòu)建三維集成電路的重要候選材料。王欣然教授課題組長期致力于二維過渡金屬硫族化物（TMDC）可控生長，在面內(nèi)取向控制、層數(shù)控制、及堆垛控制方面取得系列成果：創(chuàng)建TMDC定向外延生長理論，揭示藍(lán)寶石襯底表面原子臺階誘導(dǎo)的TMDC形核機制，確立定向外延關(guān)系，在國際上首次突破晶圓級二維半導(dǎo)體單晶外延制備（Nature Nanotech., 16, 1201 (2021)）；提出臺階高度調(diào)控形核層數(shù)的思想，突破TMDC層數(shù)精確控制技術(shù)，首次制備出大面積均勻雙層MoS2（Nature, 605, 69 (2022)）。在該工作中，進(jìn)一步突破二維半導(dǎo)體的堆垛控制，實現(xiàn)3R堆垛MoS2可控制備，為物理特性調(diào)控和器件研究開辟了全新的研究維度。

在二維材料中，所謂“堆垛”指的是原子層之間的排列方式。如果把一層MoS2看作一張紙，堆垛就像一沓紙可以以不同的旋轉(zhuǎn)角度或不同的滑動方式堆疊，不同的堆垛方式使得原子之間的相對位置發(fā)生改變，這在納米尺度上會顯著影響材料的電子結(jié)構(gòu)與物理性質(zhì)。近年來備受關(guān)注的“魔角”（即層間小角度旋轉(zhuǎn)），被認(rèn)為是一種特殊的人工構(gòu)筑的堆垛形式。在自然界中，MoS?最常見的堆垛有兩種：六方相（2H）和菱方相（3R），后者因為其缺乏中心對稱性，展現(xiàn)出卓越的非線性光學(xué)、谷電子學(xué)以及鐵電特性，特別適合用于構(gòu)建新型存儲器和光電子器件。然而，由于2H與3R結(jié)構(gòu)在熱力學(xué)上幾乎同等穩(wěn)定，在生長中難以嚴(yán)格控制堆垛方式，這是二維材料制備領(lǐng)域的重大挑戰(zhàn)之一。

為攻克這一難題，研究團(tuán)隊使用同質(zhì)外延策略。采用高質(zhì)量單層單晶MoS?作為外延襯底，通過精準(zhǔn)調(diào)控過渡金屬前驅(qū)體濃度，成功實現(xiàn)了具有純3R相的多層MoS?晶圓的制備（圖1）。借助人工智能圖像識別技術(shù)對堆垛結(jié)構(gòu)進(jìn)行自動化識別與統(tǒng)計分析，證實3R相所占比例接近100%。

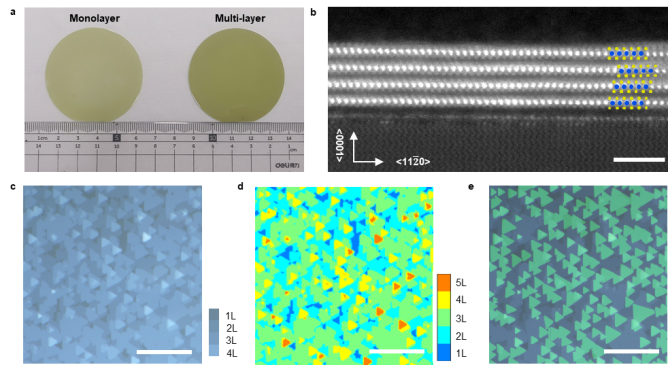

圖1：晶圓級菱方相多層MoS?。

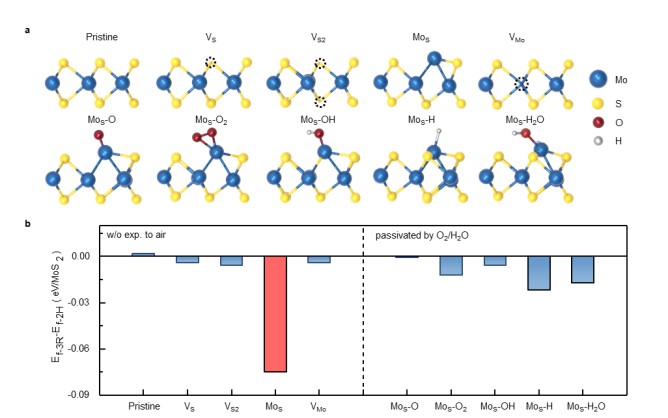

為深入揭示3R相選擇性形成機制，研究團(tuán)隊聯(lián)合東南大學(xué)王金蘭教授團(tuán)隊開展理論計算。結(jié)果表明，晶體缺陷中的Mo替位S缺陷（MoS）可將兩種堆垛的形成能差值從1 meV/MoS2顯著提升至75 meV/MoS?。實驗上，團(tuán)隊聚焦形核初期階段，采用高分辨率STEM對<10 nm的團(tuán)簇進(jìn)行觀測，證實MoS缺陷對3R選擇性生長的促進(jìn)作用（圖2）?；诶碚撆c實驗的交叉驗證，團(tuán)隊提出了同質(zhì)外延中的缺陷促進(jìn)選擇性形核的生長機制。這一理論的提出，為二維材料的結(jié)構(gòu)調(diào)控提供了全新的機制與思路，為該領(lǐng)域的研究帶來了新的突破與希望。

圖2：菱方相MoS?生長機理。

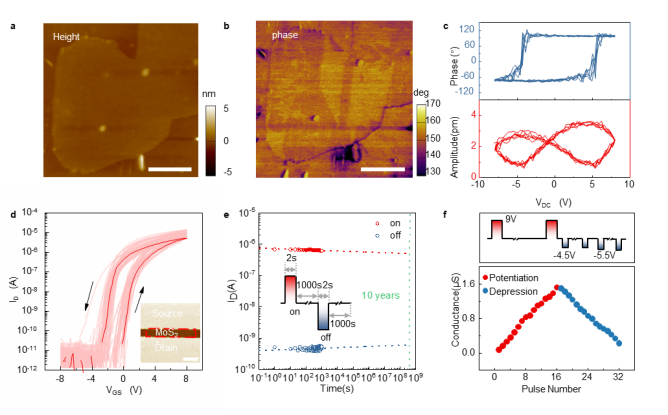

此外，該工作還深入揭示了3R-MoS?所表現(xiàn)出的滑移鐵電性（圖3）。實驗利用壓電力顯微鏡（PFM）明確觀測到鐵電疇及明顯的壓電響應(yīng)回滯曲線，并構(gòu)建了以雙層3R-MoS?為溝道材料的超薄鐵電晶體管陣列。盡管溝道材料厚度僅為1.3 nm，其仍表現(xiàn)出超過十年的數(shù)據(jù)保持能力、優(yōu)異的電導(dǎo)特性以及16位多態(tài)寫入能力，為未來高密度、低功耗、非易失存儲器件的發(fā)展注入了新動能。

圖3：菱方相MoS?的鐵電性。

原文鏈接：

https://doi.org/10.1038/s41563-025-02274-y
