石墨以其獨特的物理和化學性質，為半導體制造提供了關鍵支持。隨著半導體行業的快速發展，石墨件市場也呈現出蓬勃生機。

近日，由第三代半導體產業技術創新戰略聯盟（CASA）與三安光電股份有限公司共同主辦的“2025功率半導體制造及供應鏈高峰論壇”在重慶山城國際會議中心盛大召開。論壇圍繞功率半導體制造及供應鏈中的諸多關鍵問題，多方優勢力量強強聯合，院士領銜，專家齊聚，攜手促進功率半導體全產業鏈協同發展。

吳厚政

賽邁科先進材料股份有限公司首席技術官、副總經理

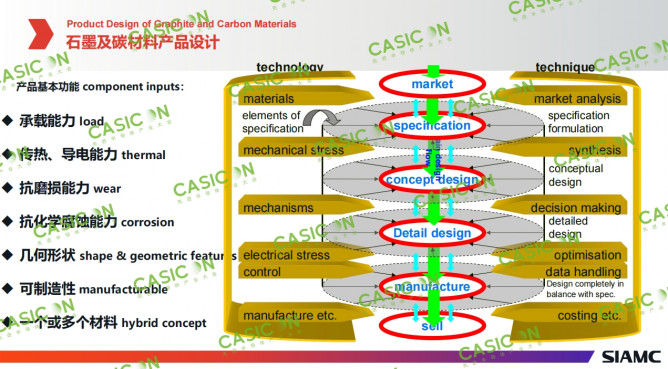

期間，“分論壇一：8英寸碳化硅晶圓智能制造”上，賽邁科先進材料股份有限公司CTO、副總經理吳厚政，做了“精細石墨元件：化合物半導體高質量產業化的關鍵支撐”的主題報告，結合精細石墨特點，分享了相關應用設計理念與系列解決方案，旨在為化合物半導體行業碳材料產品的設計和使用提供更好的指導和優化。涉及石墨在SiC半導體的應用、精細石墨設計基礎、石墨及碳材料產品設計、SiC行業用高純石墨粉、SiC半導體行業用高純SiC粉等。

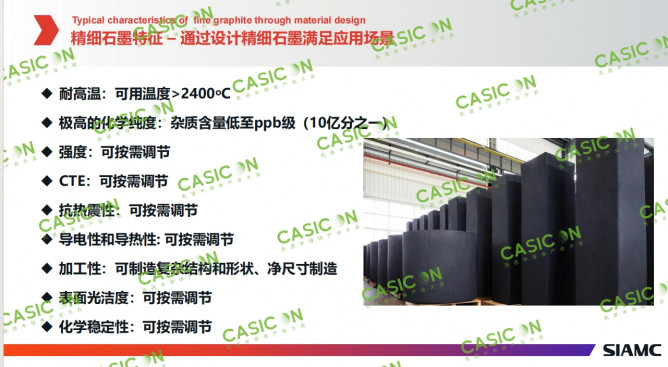

報告指出，精細石墨需要從微觀、介觀及原子尺度控制材料結構， 獲取適合不同應用場景需要的性能。精細石墨用戶需要提出要求（ wishlist ），不一定是材料性能指標。精細石墨生產者需要將用戶要求轉化成材料物理性能，而后設計材料在不同尺度上的結構特征。

關于賽邁科

賽邁科成立于2007年，公司現有兩大生產基地，分別位于浙江湖州和寧夏銀川，總占地面積約1000畝。公司具備綠色環保的先進生產工藝，其石墨材料和碳材料產品廣泛應用于清潔能源、可再生能源、半導體、工業爐、精密模具等行業領域，公司提供基于石墨和碳材料的增值服務和產品，包括精密加工、材料純化、表面處理、檢驗檢測等。
