近日，南京大學莊喆、劉斌、張榮團隊聯合沙特阿卜杜拉國王科技大學（KAUST）、合肥工業大學等單位，成功開發出一種在非晶襯底（如二氧化硅SiO?、石英）上實現高質量單晶III族氮化物半導體薄膜外延生長新技術。該研究成果突破了半導體材料外延對單晶襯底的依賴，為未來材料和器件的異質異構集成開辟了創新技術路徑。相關研究成果近期以“Two-dimensional buffer breaks substrate limit in Ⅲ-nitrides epitaxy”為題發表于《Science Advances》期刊。

研究背景

半導體技術的飛速發展為現代科技奠定了堅實基礎，而半導體材料外延技術始終是先進半導體技術進步的核心環節之一。為了獲得高質量的半導體薄膜，必須選擇與生長薄膜具有特定外延關系的單晶襯底材料。傳統的同質外延技術通過在相同的材料襯底上外延半導體薄膜，推動了硅產業的快速發展；而異質外延技術的發展則使得不同單晶材料能夠作為半導體薄膜的襯底，為化合物半導體（如砷化鎵GaAs和氮化鎵GaN）在光電子與高功率/高頻器件中的應用提供了重要支持。然而，這些外延技術通常依賴單晶襯底。因此，如何突破對單晶襯底的依賴，在非晶或多晶襯底上實現高質量半導體薄膜的生長，依然是一個長期存在的挑戰。

為了克服這一技術瓶頸，科學家們提出了范德華外延（vdW epitaxy）新方法，利用二維材料作為中間層來打破襯底的限制，通過二維材料緩沖層重新定義外延關系，理論上可以實現任意襯底上單晶薄膜的外延生長。此前，已有研究采用石墨烯、六方氮化硼（h-BN）以及過渡金屬硫化物等二維材料作為緩沖層實現III-V族化合物半導體外延生長。但由于范德華鍵較弱，無法在所有成核晶粒中實現一致的晶向?qū)R，導致晶界數量多、缺陷密度高。

重要成果

針對這一問題，南京大學研究團隊同阿卜杜拉國王科技大學共同提出了創新性的“化學鍵轉換”策略，將范德華鍵結合的二硫化鉬（MoS2）材料轉化為共價鍵結合的氮化鉬（MoN）材料，轉換后的MoN晶格取向完全繼承了單晶MoS2的薄膜特性。利用這一新型MoN作為緩沖層，在非晶SiO2襯底上成功實現了取向高度一致的單晶GaN薄膜外延生長（圖1）。這一策略既利用了二維材料的可轉移性，又通過強化學鍵轉換構筑了氮化物半導體薄膜外延晶格匹配關系，從而使氮化物薄膜外延不再受限于單晶襯底，在非晶襯底上同樣可以實現材料的晶圓級規?；苽?。

圖1：通過“化學鍵轉換”策略實現取向高度一致的Ⅲ族氮化物外延生長

由于非晶襯底上難以直接生長單晶MoN，研究團隊首先采取“轉移-氮化”策略，將藍寶石襯底上預生長的多層MoS2轉移至2英寸SiO2非晶襯底上，再通過氮化處理，使范德華鍵結合的MoS2轉化為共價鍵結合的MoN，這一“化學鍵轉換”過程在MoN表面形成均勻懸掛鍵，為后續AlN成核層提供均勻成核位點。

圖2：AlN與MoN間的晶格關系和界面特性

圖2的XRD結果顯示，藍寶石襯底上的原始MoS2、氮化處理后的MoN，以及后續磁控濺射生長的AlN均為六方晶格結構，三者具有一致的面外面內晶向；AlN/MoN界面TEM圖像展現了AlN有序的原子排列和清晰的原子界面，并通過對AlN和MoN原子結構進行快速傅里葉變換，進一步證實了AlN和MoN晶格間的外延關系。通過晶格常數計算發現，MoN與AlN的晶格失配僅約8%，顯著小于AlN與藍寶石或Si襯底的失配度，這一特性證明了MoN緩沖層在多種材料襯底上外延生長Ⅲ族氮化物薄膜的應用潛力。

基于上述SiO2非晶襯底上構建的AlN/MoN模板，團隊利用MOCVD設備，成功實現了2英寸高質量氮化鎵薄膜的外延生長。該GaN薄膜表面粗糙度僅為0.168nm，面外（002）面和面內（102）面搖擺曲線半峰寬分別低至0.19°和0.32°，其中非晶襯底上GaN薄膜（102）面的半峰寬指標目前國際上鮮有報道，團隊基于MoN緩沖層策略生長的GaN薄膜質量達到非晶/多晶襯底生長的當前領先水平。此外，團隊在石英襯底上重復該策略，同樣實現了單晶GaN薄膜外延，驗證了該技術路線的普適性。

圖3：AlN/GaN模板上外延生長的2英寸高質量GaN薄膜

在高質量GaN薄膜基礎上，團隊進一步外延了AlGaN/AlN/GaN異質結構。測試結果顯示，異質界面處二維電子氣（2DEG）的室溫遷移率高達2240 cm²V-¹s-¹，展現出卓越的電學性能?；谠摻Y(jié)構制造的高電子遷移率晶體管（HEMT），性能接近傳統單晶襯底上的外延器件表現，是國際上在非晶襯底上直接外延實現氮化鎵基HEMT晶體管的首次報道（圖2）。這一技術突破為III族氮化物半導體的異質異構集成提供了直接外延的新方法，更開創了高性能III族氮化物半導體光電器件擺脫襯底約束、在功能非晶基底上直接集成的全新技術路徑。

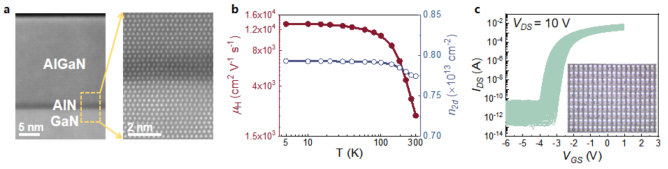

圖4：非晶SiO2襯底上外延的AlGaN/AlN/GaN異質結及制備的HEMT器件性能

論文信息

該研究工作由南京大學聯合沙特阿卜杜拉國王科技大學、合肥工業大學共同完成。南京大學集成電路學院博士后桑藝萌、副研究員伍瑩和沙特阿卜杜拉國王科技大學研究科學家徐向明為論文的共同第一作者，南京大學集成電路學院莊喆副教授、電子科學與工程學院劉斌教授、張榮教授、合肥工業大學邢琨副教授、阿卜杜拉國王科技大學Husam N. Alshareef教授為該論文的共同通訊作者。論文還得到了南京大學集成電路學院王欣然教授、丁孫安教授、電子科學與工程學院陳敦軍教授、王學鋒教授、陶濤副教授等的專業指導和技術細節討論。研究得到了國家重點研發計劃、國家自然科學基金、江蘇省自然科學基金等基金項目的資助。
