隨著GaN為代表的新一代寬禁帶半導體材料的廣泛應用，功率器件的性能大幅度提高。然而受限于器件熱管理性能，目前GaN功率器件僅能發揮其理論性能的20%~30%。嵌入式微流體冷卻技術將微流體集成在器件內部，避免了近乎所有的外部熱阻，利用流體的直接對流換熱完成熱量的高效運輸，因而具有強大的散熱能力，被認為是未來最有可能突破熱管理瓶頸的關鍵技術之一。然而，實際電子器件的器件結構多為兩層以上的復合結構，發熱模式也呈現出多尺寸趨勢，這對于散熱器的設計與制備提出了很大的挑戰，在熱設計時需要系統分析實際器件散熱路徑中的熱阻構成，降低關鍵熱阻。

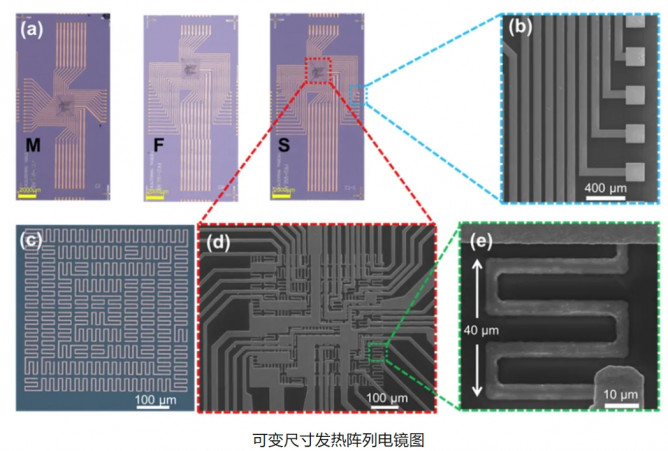

針對這一關鍵問題，北京大學集成電路學院、微米納米加工技術全國重點實驗室、集成電路高精尖創新中心王瑋教授團隊提出了一種雙“H”歧管型嵌入式微通道散熱方案，同時在該微通道散熱器上集成了尺度可調的發熱陣列，在不同工作模式下測試了微通道散熱器對于不同尺寸熱源的散熱性能。

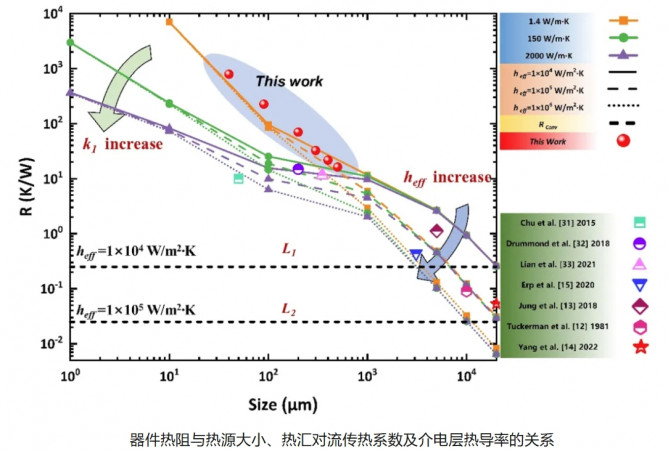

經過實測，該微通道散熱器針對500 × 500 μm2熱源的散熱熱流密度達到1200 W/cm2以上，平均溫升小于60 ℃，對流換熱系數達到1.5×105 W/(m2?K)。此外，該工作還基于實驗數據構建了熱流耦合仿真與理論模型，系統總結了在多場景下電子器件典型結構中的熱匯熱阻、一維傳導熱阻和擴散熱阻的變化規律。研究發現，在基底尺寸固定的情況下，熱點的尺寸從小到大的變化會導致器件中的主要熱阻從擴散熱阻轉變至熱匯熱阻，因此針對點熱源和面熱源需要根據其主要熱阻的轉變趨勢采用不同的散熱手段。

該研究進一步深入探索了不同尺寸熱源熱管理的關鍵手段，當熱源為點熱源形式時（如高電子遷移率晶體管（HEMT）），主要熱阻為擴散熱阻，此時在熱源近結區集成高導熱材料是降低熱阻的重要方式。在特定熱點尺寸下，近結集成諸如單晶金剛石等高導熱材料，較于氧化硅等低導熱材料，總熱阻可以降低兩個數量級。當熱源為面熱源形式時（如高性能AI計算芯片），主要熱阻為熱匯熱阻，此時增強器件基底的對流換熱能力是提升該類器件散熱性能的重要方式，如通過優化微通道結構，增強熱匯換熱能力可以有效降低此類器件的熱阻。該工作通過實驗和理論計算解析了典型電子器件中的熱阻構成并提出了相應的解決辦法，為下一代具有復雜發熱模式的芯片與集成芯片系統的熱設計帶來新的理解和思路。（來源： 北京大學集成電路學院）
